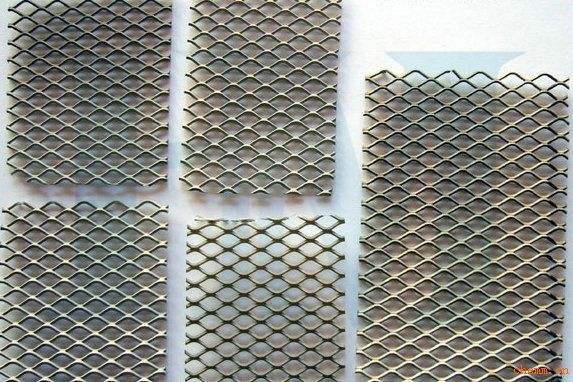

網狀陽極陰極保護系統是目前國際上先進的專門針對新建儲罐的一種有效的陰極保護方法，特別是針對新建的大型儲罐，不管是從造價上，還是從保護效果和保護年限來說，網狀陽極陰極保護系統都是 佳選擇。它是外加電流陰極保護系統，輔助陽極是鈦基混合金屬氧化物陽極帶和鈦導電片交叉焊接而成的陽極網，它采用專用的電纜接頭，然后將從陽極網引出的電纜作為陽極電纜,整個陽極網預埋在儲罐基礎回填砂中。
在距罐底250mm處的砂墊層上，陽極帶與導電片分別按間距1.5m和6m垂直布置成網狀結構，使每根陽極和導電片兩端距圈梁15~20cm并用小沙袋壓住，陽極帶及導電片自然敷設，嚴禁過度拉伸。用專用焊機焊接陽極帶和導電片的交叉點，焊接要牢固。
按陽極匯流點的設計位置焊接陽極電纜并進行編號，測量和記錄陽極電纜間的導電性。
每個罐要布置4個參比電極，安裝前先將參比電極在清水中浸泡15~20分鐘，按設計位置安裝在陽極網格間。
將所有電纜從圈梁予留的導線孔引出，采取保護措施進行埋地至接線箱，電纜要留有足夠的裕量，以防基礎下沉時過度拉伸斷裂。導線孔的位置應避開圈梁上的泄漏孔至少1m。
陽極網安裝完并逐項檢查無誤后，進行基礎回填。回填時先人工在陽極帶上鋪撒一層細砂土，然后在從外向里，由近及遠進行回填，防止機械直接輾壓陽極網，破壞陽極表面的混合金屬氧化膜、損壞電纜。
