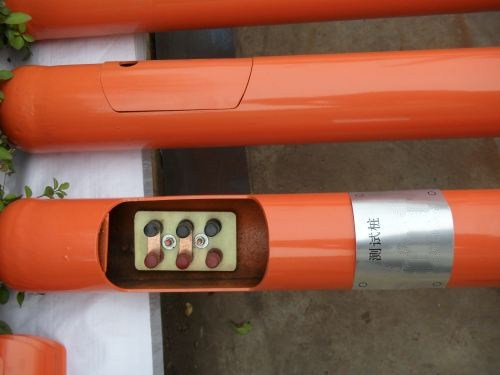

測試樁設計為多功能試樁，用于檢測陰極保護參數。它是管道管理和維護中必不可少的設備。根據測試函數沿直線排列。測試樁用于檢測管道電位、電流和絕緣性能。該裝置設有6個端子，可根據設計單元的具體要求，方便地形成電位、電流、犧牲陽極、絕緣性能試樁或交叉管線試樁。
測試樁主要用于檢測陰極保護參數。它是管道管理和維護中必不可少的設備。根據測試函數沿直線排列。該測試樁可用于管道電位、電流和絕緣性能的測試，也可用于蓋層漏電檢測和交直流干擾的測試。測試樁是一種專門用于管道陰極保護的輔助設備，帶有電位測試探頭，用于對保護管道進行測試。
陰極保護測試樁的意義在于安裝陰極保護試樁來測量結構的電位、電流和電阻。由于這個原因，沒有更好的測量設備。對于管道電位測試樁，1-2km設置一支就可以了，一般每5根測量樁設置1根管流測量樁。在城市建筑密集區域，潛在的測量樁之間的距離約為半公里。相反，有必要在埋地電氣絕緣部位設置接地電氣絕緣測量樁。直流牽引系統交點處還應設置計量樁。
施工過程中，陰極保護檢測裝置應與其它陰極保護系統同時安裝。試驗裝置安裝時，應沿保護管線方向設置位置，相鄰兩個試驗裝置之間的距離應在1km ~ 3km之間。通過城鎮或工業園區的管線，相鄰試驗裝置之間的距離不得超過1km。如果在受雜散電流干擾的區域進行測試，測試設備之間的距離應適當加密。
試驗裝置的安裝環境一般包括:受保護管線與交直流電氣化鐵路的交叉或平行段;安裝絕緣接頭的地點;接地系統連接的場所;金屬套筒安裝的位置;受保護管線與其他管線或者構筑物連接的場所;輔助試件與接地裝置連接的地方;管線穿越周邊道路或筑壩通過的地方;穿越鐵路或者自來水的場所;靠近外部金屬結構建筑等的地方。試驗裝置安裝時，保護管線至少連接兩根電纜，使用的電纜應以顏色或其他標志區分，并統一整條線路。
