一区二区三区波多野结衣在线观看_毛片黄色网站视频在线播放_激情网激情五月天_少妇厨房愉情理伦片视_中文字幕免费观看av_美腿丝袜 亚洲欧美_亚洲夜夜精品久久久_欧美视频s国产正在播放_国产无码精品第8页_高清av三级高清

現(xiàn)代海船船體絕大部分由鋼質(zhì)材料焊裝而成，船舶營(yíng)運(yùn)的特殊環(huán)境使船舶船體和機(jī)械設(shè)備的腐蝕破壞相當(dāng)嚴(yán)重。據(jù)加拿大運(yùn)輸安全委員會(huì)(Transportation Safety Board of Canada)對(duì)1995年到2004年發(fā)生的事故原因統(tǒng)計(jì)，船體結(jié)構(gòu)損害導(dǎo)致的事故平均約占總數(shù)的8%，而其中有相當(dāng)一部分是由于船舶腐蝕造成船體強(qiáng)度降低引起的。一項(xiàng)由英國(guó)海洋工程營(yíng)運(yùn)公司BRITOIL所作的失效分析表明：在所有設(shè)施失效的例子中，33%是由腐蝕造成的。根據(jù)船舶具體情況，從防護(hù)效果、要求、施工難易程度以及經(jīng)濟(jì)性等各個(gè)方面出發(fā)，選擇船舶防腐蝕方法，進(jìn)行合理的防腐蝕設(shè)計(jì)，對(duì)于增強(qiáng)船舶抗腐蝕的能力，確保營(yíng)運(yùn)安全，具有重要的意義。

目前，國(guó)內(nèi)外船舶防腐的主要方法是有機(jī)涂料、犧牲陽(yáng)極及外加電流保護(hù)或者它們的組合等幾種傳統(tǒng)的方法。由于安全的原因，船舶上一般采用的是犧牲陽(yáng)極陰極保護(hù)，外加電流陰極保護(hù)一般不被采用。安裝較多陽(yáng)極塊會(huì)增大船舶航行阻力，造成過(guò)度保護(hù)，少了則保護(hù)不足，船體仍然遭受腐蝕。因此，必須安裝適量的陽(yáng)極，這就需要進(jìn)行合理的設(shè)計(jì)。

根據(jù)陰極保護(hù)的原理，在對(duì)金屬實(shí)施陰極保護(hù)的時(shí)候，為了到達(dá) 佳的保護(hù)效果，需要注意陰極保護(hù)的 小保護(hù)電位和 小保護(hù)電流密度兩個(gè)主要參數(shù)。而在實(shí)際中考慮到其它因素的影響，還要選擇合理的 大保護(hù)電位和 大保護(hù)電流密度。

1. 小保護(hù)電位

為使腐蝕完全停止，必須使被保護(hù)的金屬電極電位極化到活潑的陽(yáng)極“平衡”電位，即保護(hù)電位，對(duì)于鋼結(jié)構(gòu)這一電位就是鐵在給定電解質(zhì)溶液中的平衡電位。保護(hù)電位有一定的范圍，鐵在海水中的保護(hù)電位在-0.80～-1.0V 之間，當(dāng)電位大于-0.80V時(shí)，鐵不能得到完全的保護(hù)，該值稱(chēng)為 小保護(hù)電位。選擇保護(hù)電位需根據(jù)已有的實(shí)驗(yàn)數(shù)據(jù)和經(jīng)驗(yàn)加以確定。

我國(guó)近年來(lái)規(guī)定鋼船在海水中的保護(hù)電位為- 0.75～-0.95V( Ag/AgCl電極)， 佳保護(hù)范圍為-0.85～-1.0V，其保護(hù)情況如表1所示。

表1 鋼船體在不同保護(hù)電位下的保護(hù)效果

2. 小保護(hù)電流密度

采用陰極保護(hù)時(shí)使金屬的腐蝕速度降到允許程度所需要的電流密度值，稱(chēng)為 小保護(hù)電流密度。 小保護(hù)電流密度與 小保護(hù)電位相對(duì)應(yīng)，要使金屬達(dá)到 小保護(hù)電位，其電流密度不能小于該值，而如果所采用的電流密度遠(yuǎn)遠(yuǎn)超過(guò)該值，則有可能發(fā)生“過(guò)保護(hù)”。

小保護(hù)電流密度與被保護(hù)的金屬種類(lèi)，腐蝕介質(zhì)的性質(zhì)，保護(hù)電路的總電阻，金屬表面是否有覆蓋層及覆蓋層的種類(lèi)，外界環(huán)境條件等因素有關(guān)，必須根據(jù)經(jīng)驗(yàn)和實(shí)際情況作出判斷，表2列出了我國(guó)近年來(lái)使用的保護(hù)電流密度值，表3列出了英國(guó) WILSON TAYLOR 公司提供的各類(lèi)船舶的保護(hù)電流密度一般指數(shù)。

表2 陰極保護(hù)采用的保護(hù)電流密度(mA·m-2)

表3 各種船舶陰極保護(hù)采用的保護(hù)電流密度(mA·m-2)

3. 小保護(hù)電位和 小保護(hù)電流密度

4. 小保護(hù)電位和 小保護(hù)電流密度，僅是對(duì)保護(hù)結(jié)構(gòu)在一定保護(hù)介質(zhì)中保護(hù)效果 好的一種參數(shù)，它沒(méi)有考慮其它因素。船舶在進(jìn)行陰極保護(hù)設(shè)計(jì)時(shí)還需考慮下面因素：

(1) 按實(shí)際保護(hù)對(duì)象確定 大保護(hù)電位

實(shí)際被保護(hù)的金屬結(jié)構(gòu)有一定的長(zhǎng)度、寬度和面積，陽(yáng)極和被保護(hù)的結(jié)構(gòu)表面的距離不可能完全一致。陽(yáng)極電流到達(dá)距陽(yáng)極 遠(yuǎn)的部位所流經(jīng)的電解質(zhì)都起電阻的作用，引起電位下降。為了使陰極 遠(yuǎn)處得到 小保護(hù)電位，則需提高陽(yáng)極和被保護(hù)金屬間的電位差，以補(bǔ)償那部分電位降的損失，被保護(hù)金屬在陽(yáng)極附近的部位必然得到較高的保護(hù)電位。實(shí)踐證明，陰極電位越負(fù)，陰極附近的電解質(zhì)中的pH值越高，堿性越強(qiáng)。電位負(fù)至析氫電位時(shí)，則在陰極表面有氫氣析出。如果是涂料和陰極保護(hù)聯(lián)合應(yīng)用的情況，就必須考慮涂料涂層的耐堿性。一般油性和瀝青系涂料的耐堿性差，陰極電位不能負(fù)于-0.80V。各種涂料允許的 大保護(hù)電位如表4所示。

表4 各種涂料允許 大保護(hù)電位值(相對(duì)飽和甘汞電極)

(2) 按經(jīng)濟(jì)性原則確定 大保護(hù)電流密度

試驗(yàn)得知，保護(hù)效率、保護(hù)電流和保護(hù)電位三者之間有一定的關(guān)系。保護(hù)效率隨保護(hù)電位變負(fù)而提高的趨勢(shì)是逐漸變慢，而保護(hù)電流密度隨保護(hù)電位變負(fù)而提高的趨勢(shì)是加快的。這就勢(shì)必在一定的保護(hù)效率以后，若在提高一點(diǎn)保護(hù)效率，則保護(hù)電流密度要增加很多。總電流強(qiáng)度為被保護(hù)金屬面積與電流密度的乘積，這時(shí)電力消耗則大大增加，就會(huì)顯得不經(jīng)濟(jì)。所以必須合理地選擇 經(jīng)濟(jì)的保護(hù)電位和保護(hù)電流密度值作為選擇保護(hù)電源的輸出額定電流的計(jì)算參數(shù)。

5. 犧牲陽(yáng)極的布置

犧牲陽(yáng)極的布置應(yīng)該遵循以下原則：

(1)船體外板所需的犧牲陽(yáng)極應(yīng)該均勻?qū)ΨQ(chēng)的布置在舭龍骨和舭龍骨前后的流線(xiàn)上，以減少船體附加阻力；

(2)螺旋槳和舵所需的犧牲陽(yáng)極應(yīng)均勻的布置在艉部船殼板及舵上，距螺旋槳葉梢300mm范圍內(nèi)的船殼板上和單螺旋槳船的無(wú)陽(yáng)極區(qū)不得布置犧牲陽(yáng)極；

(3)海底閥箱、聲納換能器阱所需的犧牲陽(yáng)極應(yīng)布置在箱、阱內(nèi)部。

6. 犧牲陽(yáng)極的安裝

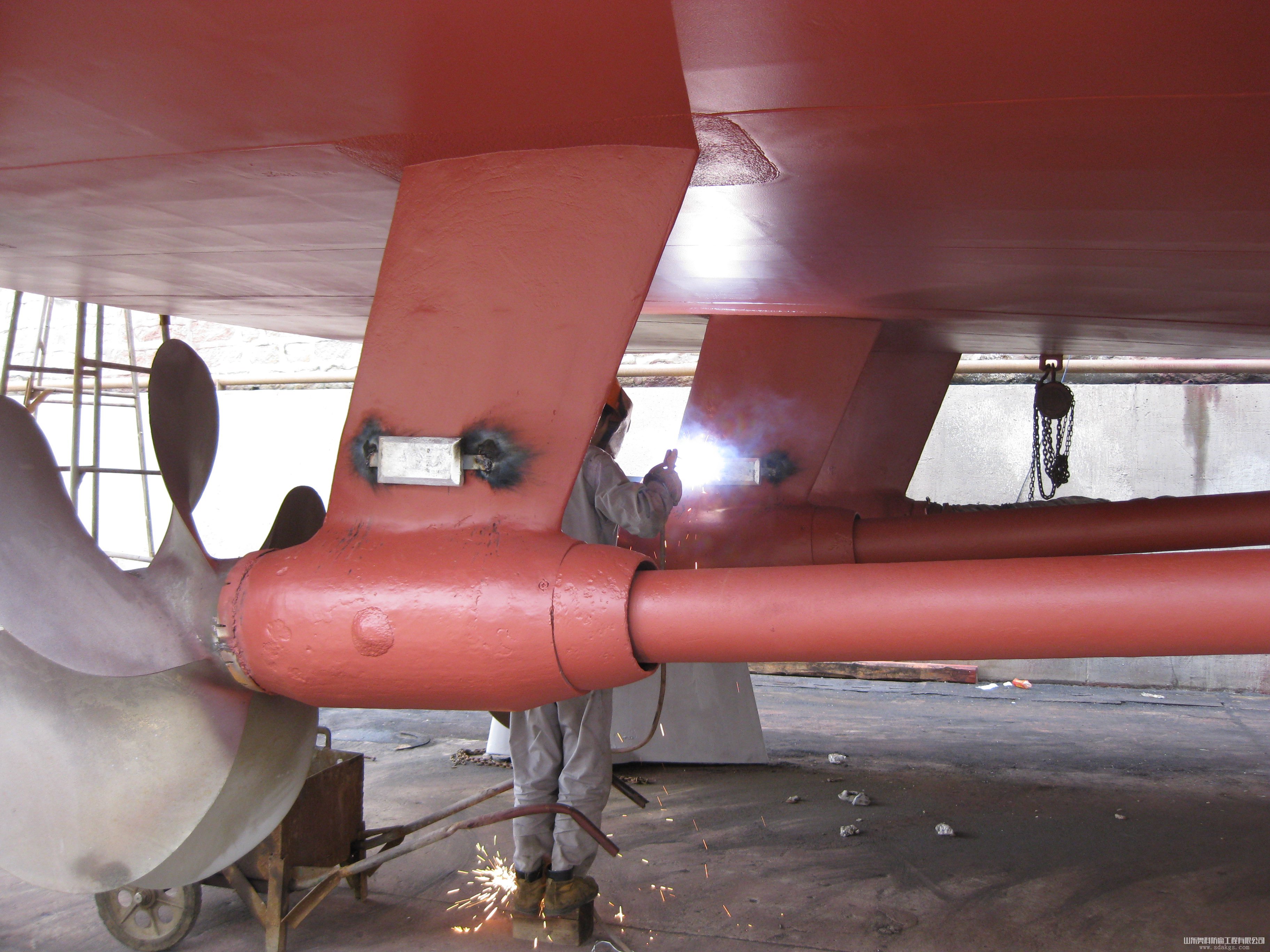

犧牲陽(yáng)極可采用焊接或螺栓固定兩種方式安裝，一般說(shuō)來(lái)焊接固定方法簡(jiǎn)單、安裝牢度高、接觸電阻小，而螺栓安裝容易更換，更換時(shí)可不損壞周?chē)颁摪宸疵娴耐繉印?/p>

犧牲陽(yáng)極的安裝應(yīng)該注意以下幾點(diǎn)：

(1)在安裝前陽(yáng)極背面要涂一道絕緣漆，在安裝處的船體表面加涂絕緣漆或加墊其它絕緣物，防止因陽(yáng)極背面腐蝕而脫落，也使背面不起作用，陽(yáng)極使用面積與設(shè)計(jì)數(shù)值一致；

(2)陽(yáng)極表面嚴(yán)禁涂漆或沾污，在涂漆和下水前加以保護(hù)；

(3)安裝時(shí)陽(yáng)極要焊在指定位置，陽(yáng)極背面要緊壓船殼表面，鐵腳燒焊處要補(bǔ)涂油漆。
