管線內電流的測量
來源：山東奧科防腐工程有限公司 時間：2016-10-17 15:36:40 閱讀量：0

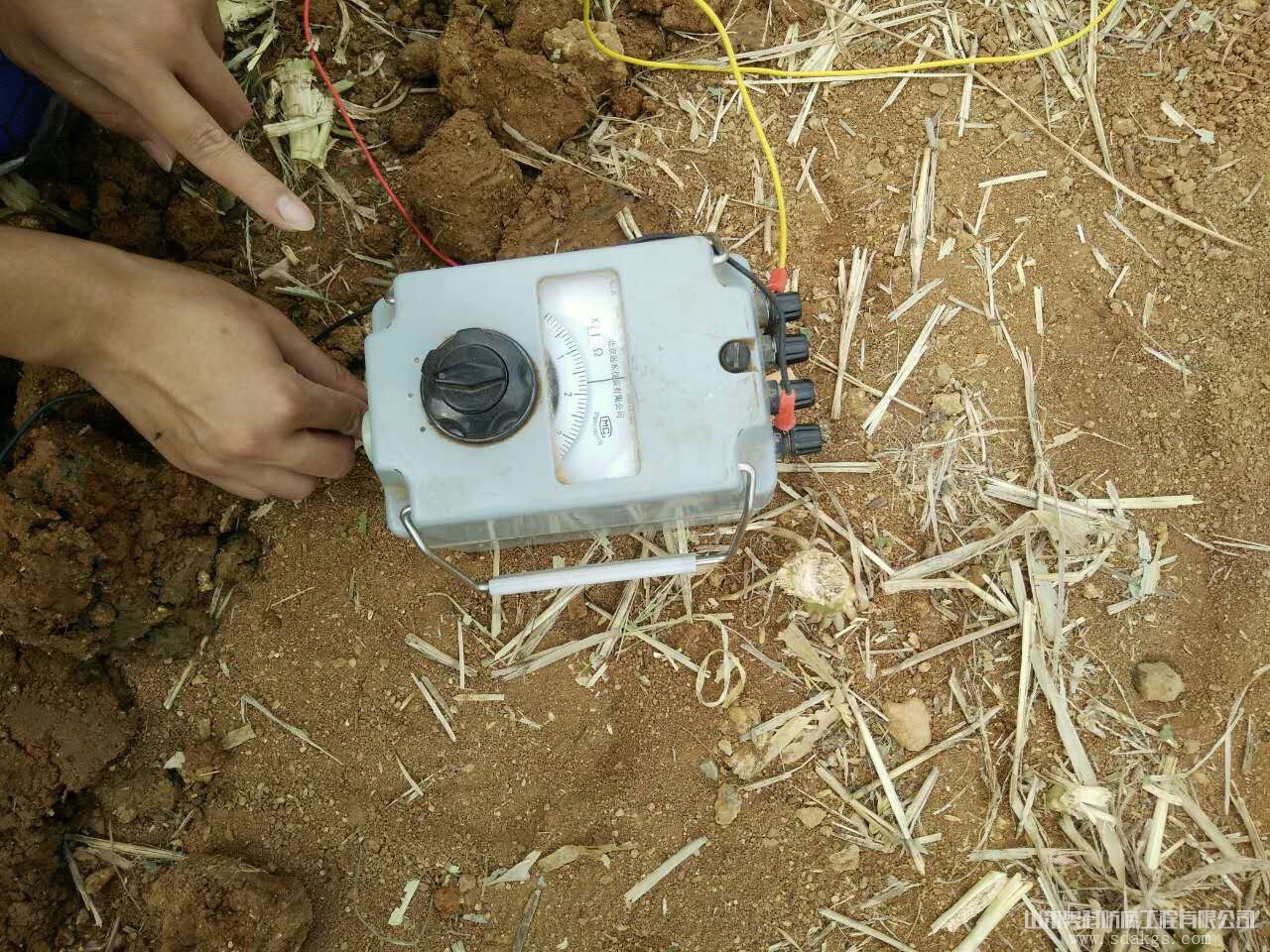

(1)電壓降法
長線線路內流動的電流（如電纜金屬護套或管道）可根據歐姆定律，測取一段線路上的電壓降，再通過計算得出電流值。
在30m管道上產生ImV壓降，與之相對應的管道電阻和管道電流數據列在附錄中。這些數據僅對焊接管道適用。
對于DN700以下的管道，電流測量若選取管長30m，管段電阻約為o．3mΩ當選用精確的電壓表，可測出o．ImV的電壓，所以測量的精確度≥0.3A。對于大于DN700的管道，電流測量段一般以50m為宜。由于壁厚的變化（無縫鋼管為io%，焊接管為5%）及難以得到鋼的準確電導率，所以，在測量時盡量采用較長的管道長度。管徑大于1m時，測量長度100m是合適的。為便于地面測量，在設計中，設有電流測試樁時，對測量段長度應有規定。
(2)補償法
此法的測量管段的長度要求和電壓降法一樣。按SYJ 36-89的要求，電流測試樁中引出的4根導線，可供該法接線用。
測量時，接好測量回路，合上開關K，調節可變電阻器R，當檢流計G（或用電位差計）指示為零時，電流表A中的讀數即為管內電流。此法的優點是測量精度高，不要求知道管內電阻。
注意：此法測得的電流與實際管內電流方向相反。
?
