陰極保護中陽極地床的處理
來源：山東奧科防腐工程有限公司 時間：2016-11-16 16:29:49 閱讀量：0
埋地管道上外加電流陰極保護系統運行的電能主要消耗在陽極引線、陽極接地電池、陽極接地電阻以及保護電流從土壤流入管道的過渡電阻上。只有陰極/ 土壤過渡電阻上消耗的電能才是真正用于管道陰極保護的，實踐證明，這部分電能只占陰極保護系統總電能消耗的20%左右。而在陽極接地電阻上消耗的電能則占總電能消耗的60%-70%。因此陰極保護系統設計和安裝工作中，應盡可能地降低陽極接地電阻上的電能消耗，也就是應盡可能降低陽極的接地電阻。
輔助陽極地床均需做一定的技術處理，主要是在適當選定的輔助陽極周圍填埋必要的導電填充料。這一方面是為了防止陽極材料表面生成腐蝕產物層，減少陽極極化，保證輔助陽極的有效電流輸出，另一方面地床填充劑實質上加大了陽極的工作尺寸，降低了陽極的接地電阻，可節省電能消耗，降低對電源設備的容量要求，延長陽極的使用壽命，再一方面多孔結構的焦炭渣填充劑以不同的粒徑合理配比時，有利于排放陽極反應的氣體避免產生氣阻現象，這也是降低陽極接地電阻的保障措施，再者由于填充料與陽極材料間的良好電接觸，使陽極反應導致大部分材料消耗轉移到填料表面，從而降低陽極的消耗。
陽極地床填充料一般采用焦炭粒、石油焦炭粒。輔助陽極選用石墨、高貴鑄鐵或柔性陽極時一般應填填充料。選用鋼鐵陽極時可不可加填充料，如用食言填埋，可顯著降低陽極的接地電阻。在沼澤地、流沙層使用的陽極可不加填充料。
陽極填充料的含碳量一般應大于85%， 大粒徑宜小于15mm，填充料厚度一般為100mm。當應用柔性陽極時，填充料的 大粒徑小于3.2mm厚度為45mm。預包覆焦炭粉的柔性陽極可直接埋設，不必采用填充料。
陽極填充料的頂部應鋪放5-10mm左右的礫石或粗砂，礫石層宜加厚至地表面以下500mm或礫石上部加裝排氣管至地面，有利于避免氣阻效應。
水平式埋設陽極時可采用連續性填充料回填?；靥罱固繒r(shí)，可每隔1.5-2倍陽極長度的距離安裝一支陽極，既可防止陽極體的端部效應，又可形成連續性大陽極，大大提高陽極的利用率。

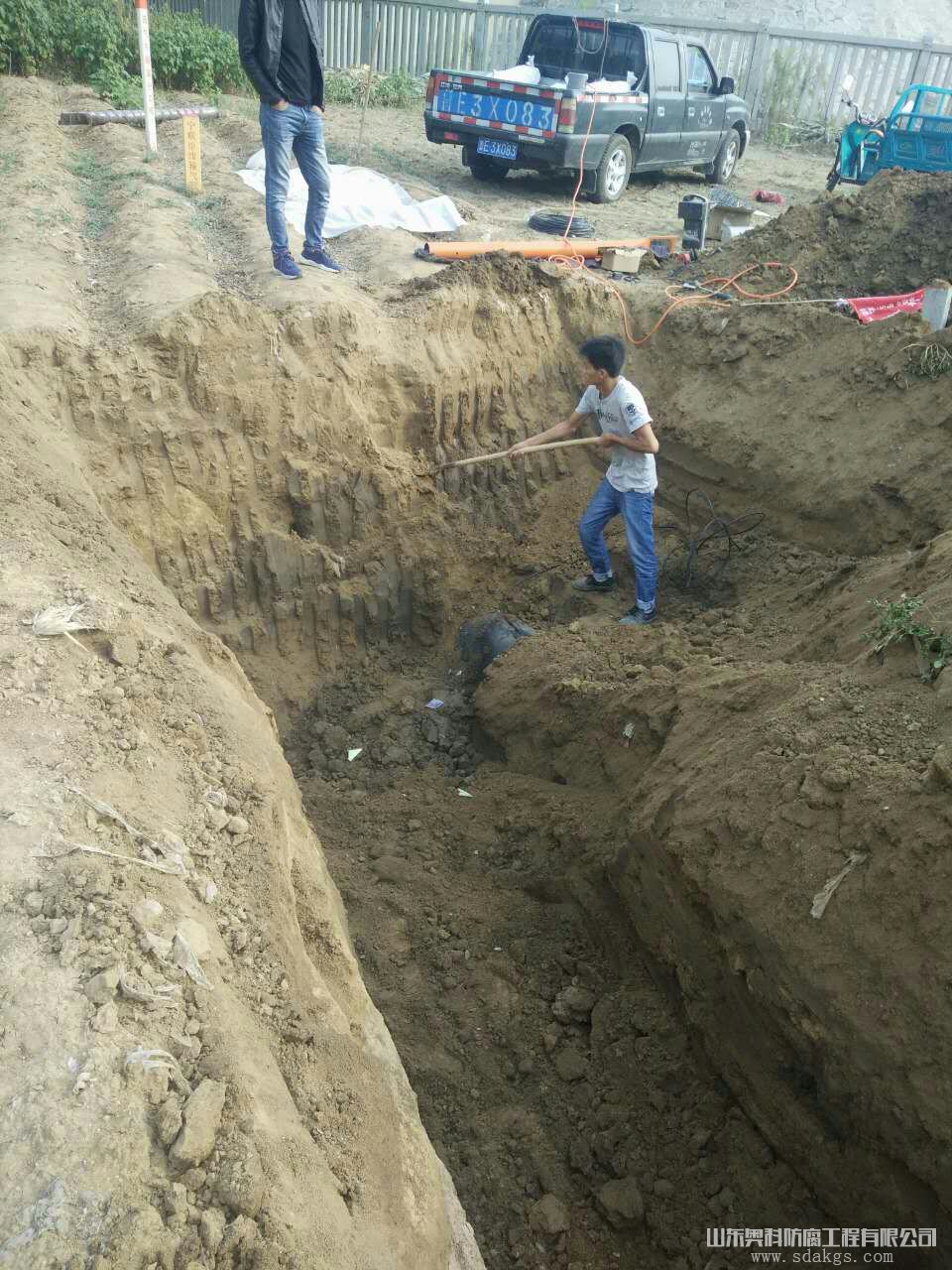

輔助陽極地床位置正確的選擇對于降低陽極接地電阻、減少陽極的消耗、降低運行成本、防止陰極保護系統對外部結構物的干擾、保障陰極保護有效性以及便于安裝施工都是很重要的。陽極的埋設方式有淺埋深埋兩種方式。淺埋陽極應置于凍土層以下，埋深一般不宜小于1m，深埋陽極的埋深宜為15-300m。陽極安裝通常采用立式埋設，在沙質土、地下水位高、沼澤地可采用水平式埋設，在復雜的地理環境或地表土壤電阻率高的情況下采用深埋陽極。
?
