陰極保護中熱收縮帶的應(yīng)用
來源：山東奧科防腐工程有限公司 時間：2016-11-18 15:54:40 閱讀量：0
收縮帶防腐補口材料性能指標要求
|
項目 |
性能 |
檢測條件 |
單位 |
要求 |
檢測方法 |
|
1 |
拉伸強度 |
23°C |
MPa |
18.5 min. |
ASTM D 638 |
|
2 |
極限伸長率 |
23°C |
% |
600 min. |
ASTM D 638 |
|
3 |
抗電介質(zhì)性 |
1000 V |
KV |
30 min. |
ASTM D 149 |
|
4 |
體電阻率 |
23°C |
Ohm-cm |
1015 min. |
ASTM D 257 |
|
5 |
吸水性 |
23°C 24 hrs |
% by wt |
0.05 max. |
ASTM D 570 |
收縮帶補口程序
管口清理
將焊口及兩側(cè)防腐層上，收縮套（帶）包裹范圍內(nèi)的油污、泥土等清理干凈。
焊縫及其附近的毛刺、焊渣、焊瘤、飛濺物應(yīng)打磨干凈。
管子端部防腐層有翹邊、開裂等缺陷時，應(yīng)進行修理。
管口表面處理
管口使用噴砂設(shè)備進行清理，在噴砂的過程中，管表面的溫度應(yīng)該在露點溫度以上。
噴砂除銹后表面至少應(yīng)該達到Sa 2½等級，貓紋深度50-70 微米。
底漆的涂敷
涂敷底漆前，應(yīng)該對裸露的金屬表面進行預(yù)熱。并保證管口整個圓周的均勻加熱。
完成預(yù)熱后，管口表面濕膜厚度應(yīng)達到100微米厚度。
熱收縮套的安裝
在完成涂刷底漆后，用收縮套完全包裹住管口。搭接位于管道一側(cè)10或2點的位置，朝下安裝， 少搭接50 mm。

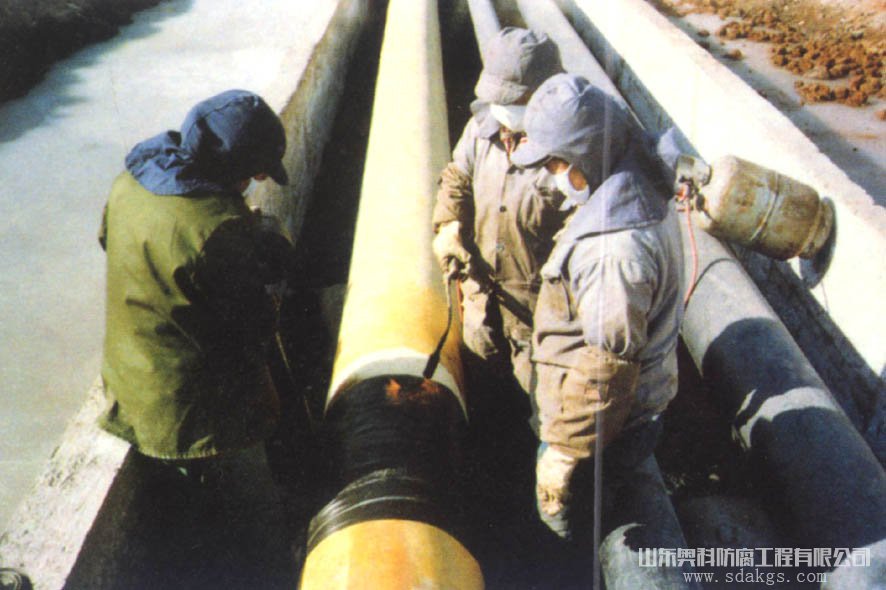

使用烤把進行加熱收縮，應(yīng)該從收縮套的中心開始收縮，沿管的圓周進行加熱，直到完成愈合，同樣加熱和收縮另一邊。
當(dāng)粘結(jié)劑開始沿圓周從收縮套的邊緣溢出，收縮完成，表示收縮適當(dāng)。加熱收縮應(yīng)該均勻。安裝完的收縮套不能擾動，直到粘結(jié)劑凝固為止。
外觀檢查
補口處應(yīng)光滑平整、無皺折、鼓泡、鋼管防腐層與熱收縮套貼合緊密，不留空隙。
熱收縮套環(huán)向縫均有粘膠充滿并溢出。熱收縮套表面不應(yīng)有燒焦、碳化現(xiàn)象。
收縮后熱收縮套和管體防腐涂層 少有50mm的搭接部分。
?
微信公眾號
