油田罐區陰極保護一般采用強制電流陰極保護。強制電流陰極保護系統由恒電位儀、輔助陽極、長效參比電極、陰/陽極電纜、零線接陰電纜組成?！ ?/span>
強制電流陰極保護系統就是利用腐蝕電池的原理，將需要被保護的金屬結構作為陰極，通過陽極向陰極不問斷地提供電子，使結構極化，進而在結構表面富集電子，使其不易產生離子從而大大地減緩腐蝕速度。在這里向陽極提供外加電流的是恒電位儀。恒電位儀整體來說是一個負反饋放大一輸出系統。與被保護物構成閉環調節，通過參比電極測量通電點電位，并作為取樣信號與控制信號進行比較.實現控制并調節極化電流輸出。使通電點電位得以保持在設定的控制電位上。其過程是：不管什么原因(供電系統電壓波動，環境介質導電性變化，或電路參數漂移)使輸出增大，導致通電點電位上升，則取樣信號增大，取樣信號是加在恒電位儀比較放大的反相輸入端，與接在正相輸入端控制信號比較后使放大器放大倍數下降，控制極化電源輸出減小，使通電點電位下降，回復到原設定的控制電位值上。同樣，如果通電點電位下降。參比電極得到的取樣信號下降，經過與控制信號比較使放大器放大倍數上升，控制極化電源輸出增大。通電點電位上升。同復到原設定的控制電位值上。也就是當外部或內部任何原因造成被保護物對地電位變化時，恒電位儀都能相應地增大或減小輸出。把變化的電位拉回來，使通電點電位保持不變。
恒電位儀的接線一般由4條電纜組成，分別是輸出陰極、輸出陽極、零位接陰、參比電極。輸出陰極是恒電位儀輸出的負端子，接至被保護物的通電點。輸出陽極是恒電位儀的正端子。接至輔助陽極零位接陰是儀器電路的地端，接于被保護物通電點附近;參比電極即取樣信號輸入端，接埋設在通電點附近的參比電極。其巾零位接陰電纜作為整個儀器電路的“地”，必須接在被保護物上，并避開輸出陰極通電點5～10 cm，以防電流涌入。為恒電位儀提供取樣信號的參比電極質量好壞也是系統穩定運行的關鍵。

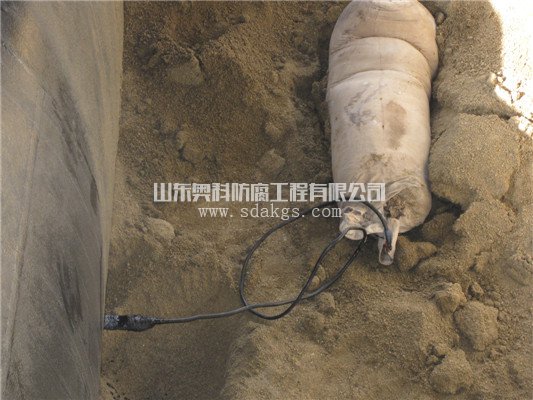

參比電極也稱參考電極，其功用是在測量對象的電極電位時提供基準電位(或稱參考電位、參比電位，參比電極名稱即由此而來)，實現準確、定量、可比較的測麓，是金屬防腐及其他電化學研究和應用領域不可缺少的丁具。長效參比電極以陶或素瓷做電極體。內裝硫酸銅晶體。晶體中置入銅電極。埋沒后與土壤環境融為一體，進行雙向的電解質交換。在硫酸銅晶體數量足夠消耗的時段里，實現“長效”運行。長效參比電極在埋設前應用凈水或5%硫酸銅溶液浸泡24 h進行活化處理，還應為參比電極配輔料袋。其主要成分是石膏粉、硫酸鈉、彭潤土等，使用前用水和成糊狀?；罨玫膮⒈入姌O裝入輔料袋中埋設，以改善參比電極與土壤的接觸電阻，其中硫酸根中和氯離子，減輕土壤對參比電極的污染。處理后的參比電極在含水性和蓄水性較好的土壤環境下能穩定運行10-15年。
