對于運行的燃?xì)夤芫W(wǎng)陰極保護采用何種保護方法將決定陰極保護成功與否。單一采用犧牲陽極保護方法是不實際的,也是無法實施的。對于在役的城市燃?xì)夤芫W(wǎng)陰極保護采用外加電流的保護方法已成為大家的共識。由于淺埋陽極地床受各種條件的限制和影響,除個別地點如門站、輸配站及個別特殊情況地點有可能實施外,基本上不被采用。深井陽極地床由于其占地面積小、輸出電流輻射范圍廣且分布均勻、對其它金屬結構物的干擾影響小、同時被其它金屬結構物屏蔽的可能性也相對較小,目前已被廣泛的應用于運行的燃?xì)夤芫W(wǎng)的陰極保護。由于受通電點電位 高值的限制,不能靠提高通電點電位來擴大保護范圍,對于深井陽極外加電流欠保護的區域,可追加犧牲陽極進行補充。只要外加電流設計合理,所追加的犧牲陽極用量及安裝間距比單一采用犧牲陽極用量要少得多,且間距也大的多,為施工帶來許多方便及可實施性。因此,對于運行的燃?xì)夤芫W(wǎng)采用深井陽極地床外加電流保護為主,犧牲陽極保護為輔,配以絕緣、均壓和排流保護方法是行之有效的方法。
由于運行的燃?xì)夤芫W(wǎng)復雜性,設計前期進行資料的分析和調研及進行現場勘查是必不可少的。要詳細了解保護范圍內管線的布局、環境的腐蝕性、絕緣狀況,在條件允許的情況下進行饋電試驗,這些對整個設計將起到事半功倍的效果。
電流密度的確定一般是根據表面涂層狀況及涂層電阻率來選擇。城市燃?xì)夤艿狸帢O保護是一個非常復雜的問題,不能按照常規的方法來確定。要把管網可能產生的屏蔽及流失考慮進去。
外加電流通過深井輔助陽極地床輸送到埋地的被保護金屬管道的表面,使金屬管道陰極極化。適用于埋地的輔助陽極的種類比較多:有高硅鑄鐵陽極、管狀氧化物陽極、網狀氧化物陽極及柔性陽極。
對于深井陽極地床,輔助陽極需要安裝在地下深處;為減小回路電阻,陽極周?chē)栌刑盍?;?yáng)極通電后產生的氣體需要及時排出,否則會產生氣阻;陽極電纜需要引到地面。這些工作在現場安裝必然增加工作難度和安裝經費,采用工廠預制式輔助陽極體,該陽極體結構為將陽極、填料、PVC排氣管、PVC電纜套管和固定架等其它附屬設備,放置在鋼管內。在工廠內預制好,到進行現場安裝,將大大減少現場的工作量。

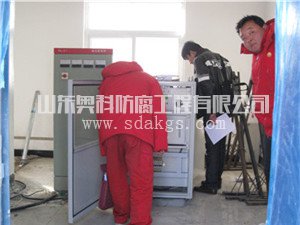

目前陰極保護電源設備有恒電位儀和恒電流儀兩種。恒電位儀和恒電流儀的區別主要在控制回路上。恒電位儀是將參比電極提供的信號反饋回設備,恒電位儀自動調節設備輸出,使控制點電位維持恒定。而恒電流儀是將輸出的電流的變化反饋回設備,與給定信號進行比較,通過自動調節,使輸出電流維持恒定。恒電位儀優點是能使控制點電位始終處在設定的電位上,缺點是一旦參比電極出現問題,恒電位儀就處于開環狀態而無法工作。而恒電流儀的參比電極不參與控制,即使參比電極出了問題,也只是無法顯示控制點的電位,而并不影響設備的運行。恒電位儀多用于所需保護電流幅度變化大、變化較頻繁的地方,如船舶、港工等領域。因受其航速、水溫、風速等影響,其保護電流也跟著變化,這時就需要恒電位儀來穩定其控制點的電位。而埋地管道回路電阻相對穩定,雖然陰極保護電流隨著防腐層的逐漸老化而有所加大,但其變化很小且是非常緩慢的,其調節量也是非常微弱的。在埋地管網陰極保護工程中,我們認為選擇恒電流儀更科學、合理和實用。對于陰極保護電源設備選擇要以運行可靠為第一要求。
