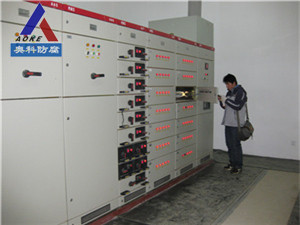

恒電位儀整體上是一個負反饋放大輸出系統，與被保護對象形成閉環調節。用參比電極測量上電點電位，并與控制信號對比作為采樣信號來控制和調整極化電流輸出，使上電點電位保持在設定的控制電位。恒電位儀本身是整流器的一個支路，具有恒電位、恒電流功能。恒電位是指參比電極反饋作為恒定標準來控制拋光機的輸出。
恒電位儀的核心是比較放大器，比較放大器由帶深度負反饋的差分放大器組成。一般采用性能優良的集成運放作為輸入。它的輸入是控制和參比電路，輸出是跟隨放大器，控制移相，振蕩等電路來產生觸發脈沖。極化電源由晶閘管整流電路組成，通過改變導通角來調節輸出。
恒電位儀的接線并不復雜，一般由四根電纜組成，分別連接到輸出陰極、輸出陽極、零位陰極和參比電極。所述輸出陰極為恒電位儀輸出的負極，與被保護對象的通電點相連。所述輸出陽極為恒電位器的正極，與輔助陽極相連。零位陰極是儀器電路的接地端，連接被保護對象的上電點，參比電極，即采樣信號輸入端，連接在上電點附近的參比電極。輸出陰極和輸出陽極電纜應有足夠的截面積。零位陰極和參比電極對電纜的截面積沒有要求，只需要考慮足夠的強度即可。恒電位儀接線應采用銅線，遠端應焊接。
基礎工業用電可作為外加電流陰極保護系統恒電位儀的電源。外加電流陰極保護系統中使用的電源類型有整流器、恒電位儀、太陽能電池、發電機、風力發電機等。與其他外加電流供電系統相比，整流器更經濟、操作方便。
