我們一般都可將放大電壓表的輸出連接到一臺記錄和測量?jī)x表上。這樣，低輸入阻抗的記錄儀就也能夠用于記錄有高電阻源的結果。在電位測量中也能用電工技術上使用的測量電壓、電流和電阻的高阻抗萬用表。大多數的萬用表都是動圈式儀表，用張拉鋼絲調節。它們堅固耐用，對溫度變化也不是很敏感，并有線性標度。對于電位測量所必要的小于1s的響應時間，這些儀表 大的內阻為100kΩ/V。由于有大接觸面積的參比電極的電阻源小于1kΩ，用這樣的儀表就可以進行足夠精確的電位測量。但是在高電阻率砂質土或在鋪砌街道中進行電位測量時，參比電極的源電阻能夠遠遠超過1kΩ。
電化學去極化作用的衰減時間不僅取決于預極化作用，而且取決于圖層的質量。在新安裝的管道和儲罐上，一般只需要進行幾個小時的饋電試驗。在測量斷電電位時，有必要使用響應時間小于1s并有非周期阻尼的測量?jī)x表。萬用表的響應時間取決于該儀表的輸入阻抗，以及被測量物體的源電阻和在放大器電路中的放大電壓表的源電阻。采用非周期性的阻尼儀表，在達到標度起點或終點的1%時，指針的響應時間停止。在發生過沖的儀表中，要記錄指針的移動時間，包括過沖在內，同時，以標度讀數的百分?jǐn)?shù)確定過沖的量。

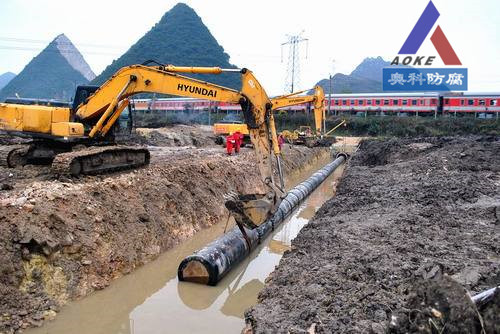

涂覆有絕緣防腐層的金屬管道無論是在地面上還是埋入土壤中，都有電容存在。對管道的這種電容耦合作用并不是一個具有嚴重影響的問題。如果管道埋入地下或者是放置于地面或管溝中，這種電容影響可以忽略不計。如果管道安裝在架空的高壓輸電線路或者電氣化鐵路電力線附近并與之平行，并且管道鋪設在與土壤絕緣良好的絕緣墊塊上，就會發生這種電容耦合干擾。管道上相對于土壤產生一個電壓，這個電壓值取決于干擾源的導線電壓以及相導線與管道之間的電容。
如果處于架空輸電線路10m范圍之內，與大地絕緣的地上焊接管道超過以下長度極限，就應該采取措施，以防止不允許的電容耦合干擾：①在標稱電壓≥110KV的三相架空輸電線路旁200m；②在110KV電氣化鐵路電力線或者架空導線以及交流電氣化鐵路供電線路旁1000m。
為了避免對超過長度極限的管段可能造成的損害，德國AFK推薦標準建議，講這一段管子延伸段連接到一支1m長的接地極上。但是當這一措施應用在非常長的管道延伸段后，在另一端的管道電位因?yàn)殡姶鸥袘?yīng)干擾而會升高到不允許的高電壓值。在此情況下，管道兩端應該與接地電阻足夠低的接地極相連接。
