陰極保護判斷準則
來源：山東奧科防腐工程有限公司 時間：2016-11-12 16:14:53 閱讀量：0

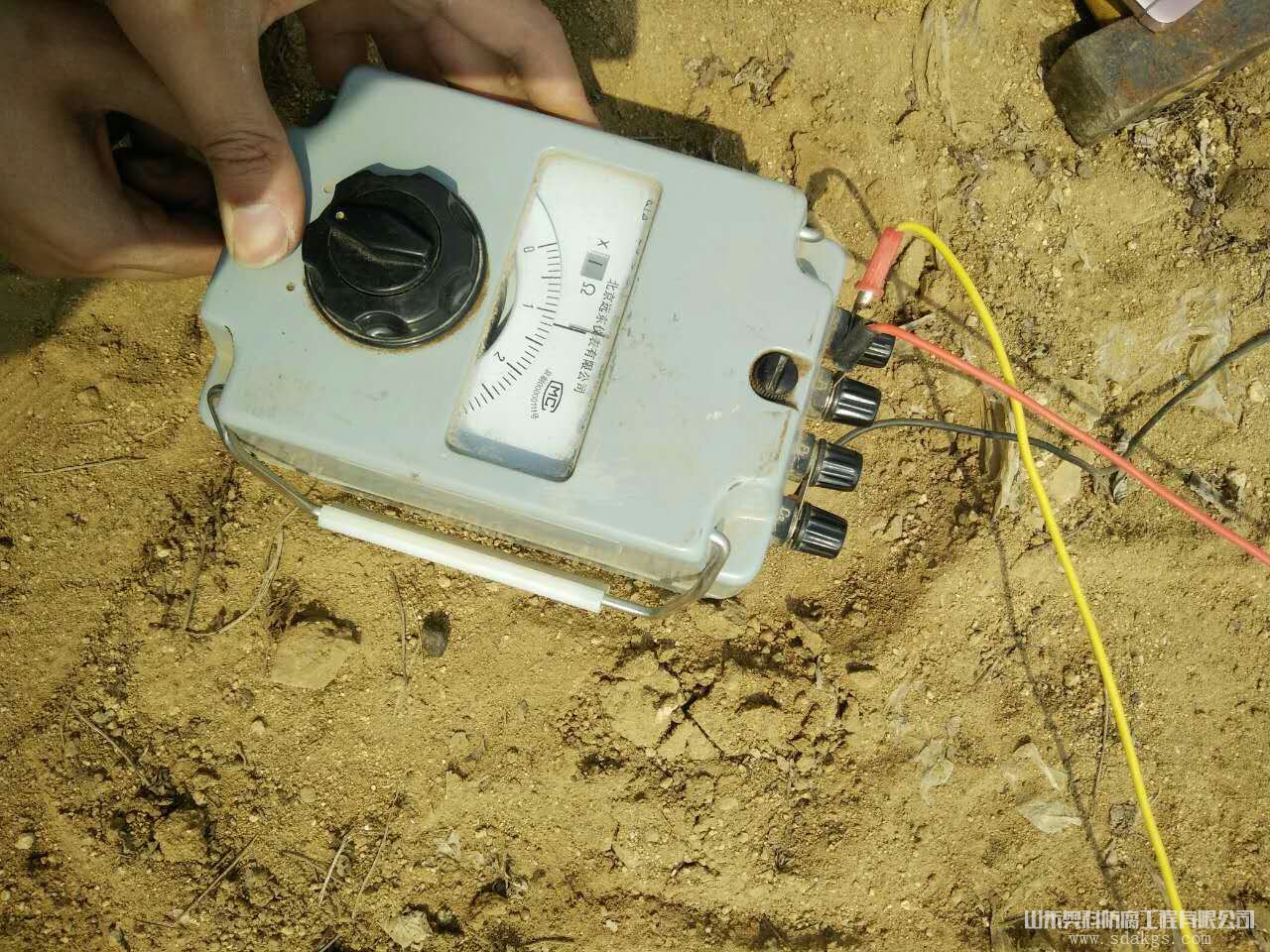

為了便于實際應用，通過多年的實踐與研究，得出了以下幾個判斷結構是否得到充分保護得判斷準則。
NACE RP 0169 建議“在通電的情況下,埋地鋼鐵結構 小保護電位為-0.85V CSE或更負, 在有硫酸鹽還原菌存在的情況下， 小保護電位為-0.95V CSE，該電位不含土壤中電壓降（IR降）”。實際測量時，應根據(jù)瞬時斷電電位進行判斷。目前流行的通電電位測量方法簡便易行，但對測量中IR降的含量沒有給予足夠重視。其后果是很多認為陰極保護良好的管道發(fā)生腐蝕穿孔。這方面的教訓是很多的。如：四川氣田南干線，認為陰極保護良好，但實際內(nèi)檢測發(fā)現(xiàn)腐蝕深度在壁厚的10-19% 的點多達410處； 個別位置的點蝕深度達到50%。 進行斷電電位測量發(fā)現(xiàn)，很多點保護電位（斷電電位）沒有達到-0.85V CSE。有效的方法是實際測量幾點的IR降，保護電位按0.85 + IR 降來確定。IR 降可以通過通電電位減去瞬時斷電電位來獲得，也可以用瞬時通電電位減去結構自然電位來獲得。
瞬時斷電電位與自然電位之差不得小于100mV。在有些情況下，在斷開電源0.2-0.5秒內(nèi)測量斷電電位，待結構去極化后（24 或48 小時后）再測量結構電位（自然電位），其差值應不小于 100mV。也可以用通電電位（極化后）減去瞬時通電電位來計算極化電位。
大保護電位的限制應根據(jù)覆蓋層及環(huán)境確定，以不損壞覆蓋層的粘結力為準,一般瞬時斷電電位不得低于-1.10V CSE。由于受舊規(guī)范的影響，很多人還認為陰極保護 大電位不能低于-1.5V CSE。事實上這種觀念使錯誤的，造成的危害也是巨大的。判斷陰極保護電位是否過大應以斷電電位為判斷基礎，只要斷電電位不低于-1.1V CSE（西歐為-1.15V CSE），通電電位再大也沒有關系。
?
微信公眾號
