陰極保護網狀陽極簡述
來源：山東奧科防腐工程有限公司 時間：2016-11-12 16:36:29 閱讀量：0

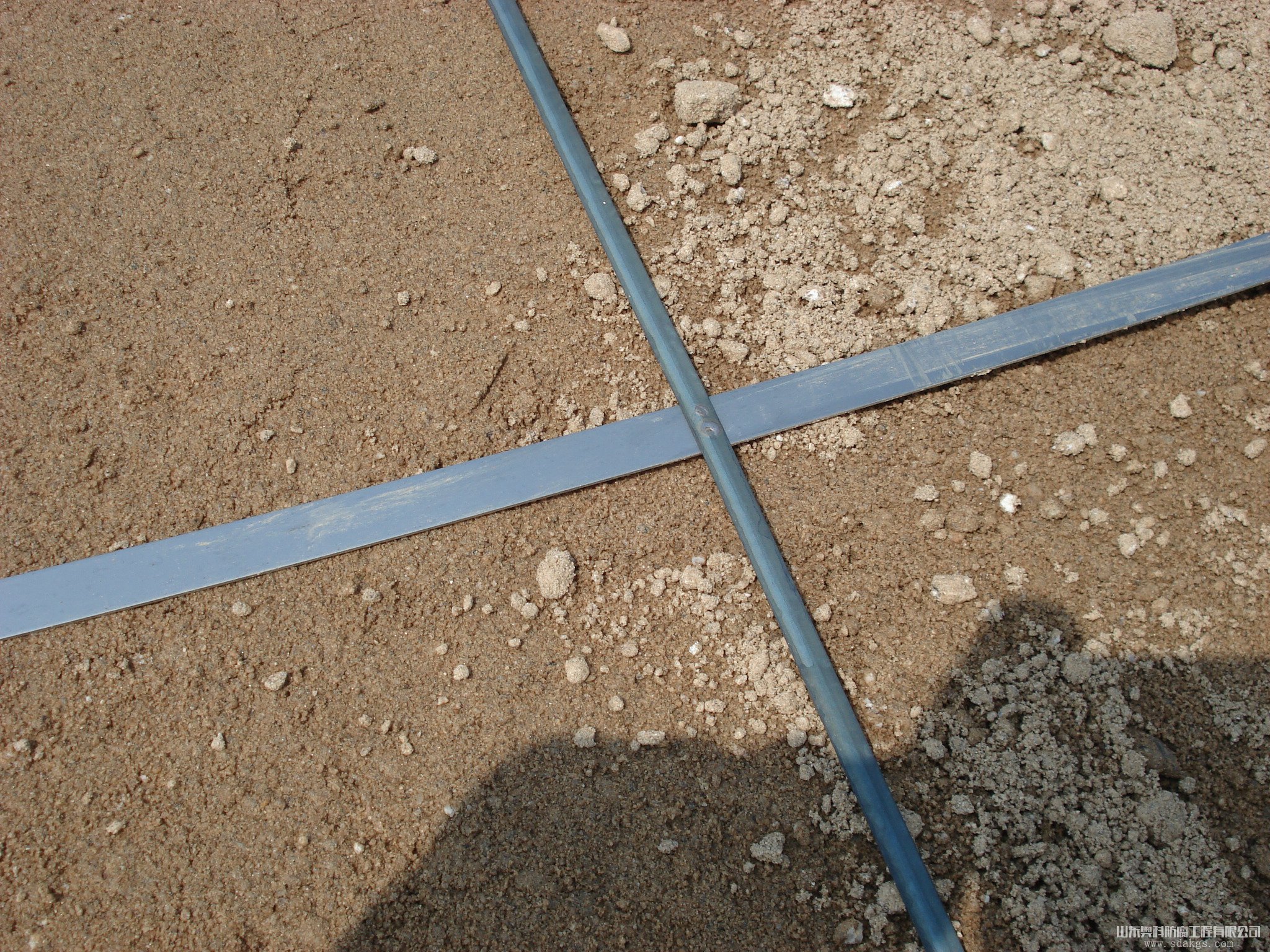

網狀陽極是貴金屬氧化物帶狀陽極與鈦金屬連接片交叉焊接組成的外加電流陰極保護輔助陽極。將該陽極網予埋在儲罐基礎中，為儲罐底板提供保護電流。與其他方式的陰極保護相比，該系統具有如下優點：
1．電流分布非常均勻，輸出可調，保證儲罐充分保護。
2．產生的雜散電流很少，不會對其他結構造成腐蝕干擾。
3．不需要回填料，安裝簡單，由于大量工作已經在工廠內完成，質量容易保證。儲罐與管道之間不需要絕緣。
4．不易受今后工程施工的損壞，使用壽命長。
該網狀陽極可放置在罐底板與防滲膜或混凝土基礎之間, 距離罐底板的距離 小可以達到15厘米，無須填料，仍能保證電流的均勻分布。沿海的一些儲罐是座落在混凝土基礎上的。對于這種建造方式，其他形式的陰極保護方式都難以對罐底施加保護，只有網狀貴物陽極系統可以提供均勻的保護。處于環保方面的考慮，國外修建的儲罐要在儲罐基礎內放置一層防滲膜，以防止?jié)B漏的液體污染地下水。在這種情況下，如果將陽極布置在儲罐周圍，保護電流將無法穿過防滲膜而到達儲罐底板。其他幾種可以選用的陰極保護方法有：
1、犧牲陽極系統
采用犧牲陽極系統對儲罐實行保護,安裝簡單，不會產生腐蝕干擾，但是，除非儲罐與管道以及其他系統絕緣良好，否則，儲罐不會得到充分保護。其他系統包括管網，儀器連接線，電纜套管，混凝土鋼筋以及罐群接地系統。對如此多的部分采取絕緣，不僅花費大，而且以后的維護費用高，因此，該系統經常是無效的。犧牲陽極系統的驅動電壓一般低于0.7V， 它限制了陰極保護系統的電流輸出。一旦儲罐與上述任何部分短路，不但使儲罐達到保護困難，而且會使?fàn)奚?yáng)極系統很快耗盡，保護壽命短。
2、深井陽極系統
該系統主要應用于已經建成的儲罐，尤其適用于空間狹小地區，其缺點是陰極保護電流不均勻，有些區域保護不到。容易產生腐蝕干擾。陽極處于非常惡劣的工作條件下，容易過早損壞。
3、柔性陽極系統
該陽極由包敷在電纜外部的導電橡膠制成，橡膠外面包裹一層炭粉回填料，該系統可以鋪設在儲罐底板下面，電流分布均勻，不易產生腐蝕干擾，但具有如下缺點：
⑴該系統的運輸，安裝費用比網狀陽極系統高，每盤陽極很重。增加了搬運難度和費用。
⑵填料帶容易破壞，導致填料漏失，需要以后填充。
⑶由于導電橡膠在電流的作用下，隨著時間的推移容易老化開裂，導致銅芯電纜的迅速腐蝕，致使系統過早失效。該系統的不能過度彎曲。
⑷現場需要很多電纜連接，質量難以保證。
因此，采用網狀陽極陰極保護方式是目前 為可靠的方式，采用該方式，儲罐底板外側無需用防腐層，這將節約大量資金。如果只采用防腐層而不加陰極保護，由于焊縫處的涂層必然會破壞，形成大陰極，小陽極，必然加快儲罐腐蝕穿孔速度。因此，對儲罐施加陰極保護，是既經濟又合理的防腐措施。
?
