管道陰極保護效果檢測
來源：山東奧科防腐工程有限公司 時間：2016-11-14 17:01:37 閱讀量：0

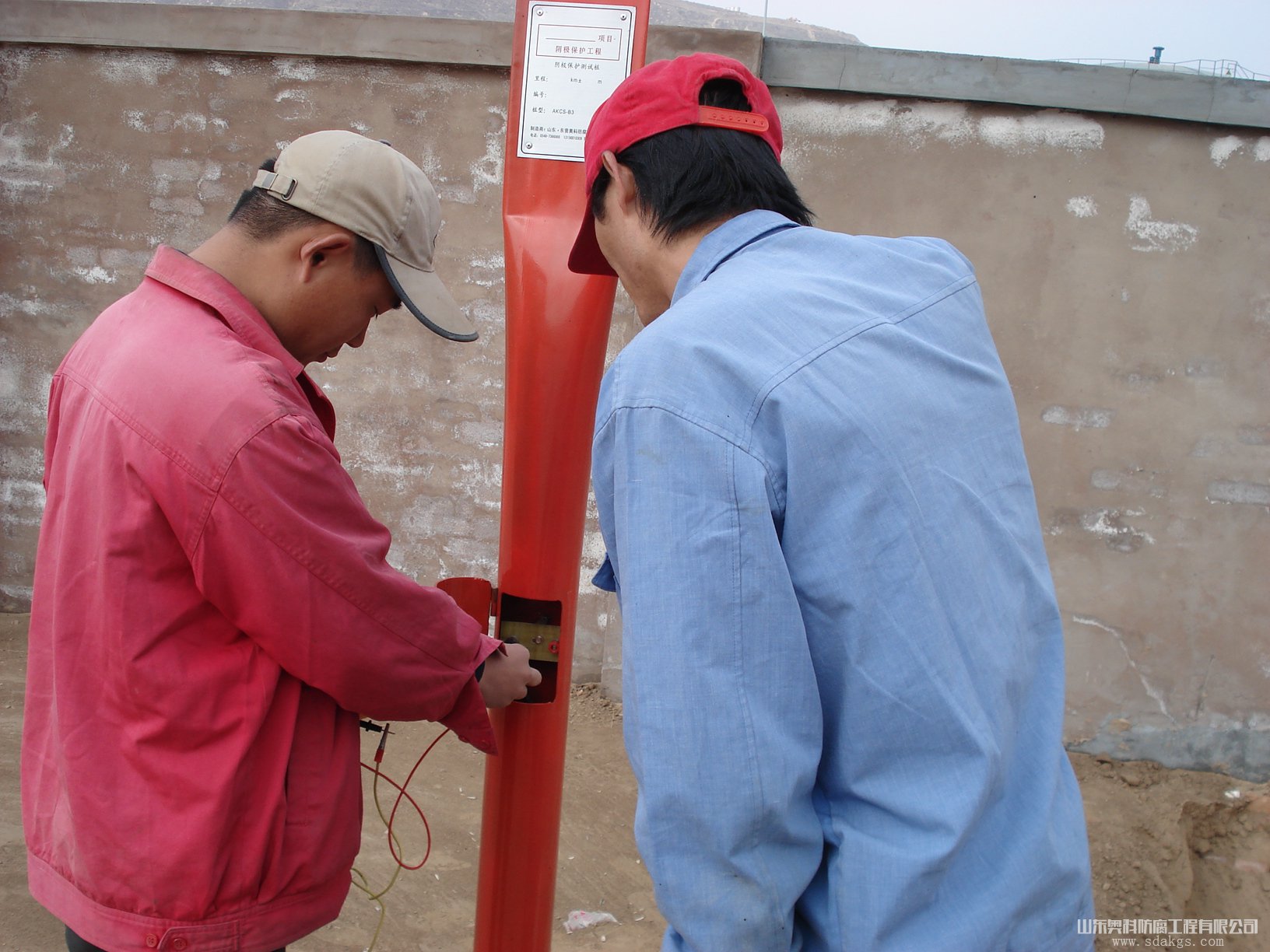

1、電位測量
電位測量目的：電位測量是陰極保護系統測量起監控中的主要手段。根據電位測量的結果，可以了解陰極保護工程所處介質的腐蝕性，驗證犧牲陽極的質量和確定被保護結構的保護狀況，檢測出保護不良的部位，測量雜散電流通過的部位，以及判斷對相鄰結構干擾的程度。 陰極保護系統的電位測量可分為開路電位測量，犧牲陽極工作電位鍘量，保護電位測量和雜散電流干擾下的電位測量。
2、 開路電位測量
開路電位指金屬構筑物未加陰極保護時的電位，即自然腐蝕電位。根據開路電位測量結果可了解介質的腐蝕性。表1給出鋼管對地電位與土壤腐蝕性的關系。對犧牲陽極來說，開路電位指其在介質中的自然腐蝕電位。對各種不同的陽極材料，開路電位值都有嚴格的規定。陰極保護要求犧牲陽極有足夠負的開路電位，若測量結果達不到，說明該陽極材料的質量有問題。
表1鋼管對地電位與土壤囊實性，土壤腐蝕性等級
|
>0.55 |
0.45～0.55 |
0.30～0.45 |
0.15～0.38 |
<0.38 |
|
強 |
較強 |
較弱 |
較弱 |
弱 |
3、工作電位測量
工作電位又稱閉路電位，指犧牲陽極在介質中與被保護結構連接在一起時的電位。犧牲陽極要有足夠負的閉路電位，這樣可以在工作狀態下與被保護結構之間有一定的電位差，輸出必要的陰極保護電流。特別是在電阻率較高的介質中，例如土壤或淡水中，足夠的電位差是必不可少的。所以 ，在陰極保護中犧牲陽極必須要有足夠負的電位，為此，要求犧牲陽極是一類不容易極化的電極材料。
4、保護電位測量
保護電位指被保護結構在施加陰極保護后的電位，是判斷陰極保護程度的一個重要參數。根據陰極保護原理，測量的保護電位應是純極化電位，不應含有介質IR降。為了保證電位測量的可靠性，測量所用的電壓表應是高電阻的。
雜散電流干擾下的電位測量
雜散電流指設計的或規定的回路以外流動的電流。雜散電流一旦流入埋地(或水下)金屬體，再從它流出，進入大地或水中并在電流流出部位發生局部腐蝕。埋地金屬管道深受雜散電流腐蝕的危害，常常造成泄漏事故?？赏ㄟ^管/地電位測量來判斷是否受到雜散電流的干擾。我國標準中規定：1）當管/地電位由自然電位向正方向變化20mV時，為存在干擾；2)當管/地電位由自然腐蝕電位向正方向變化1OOmV時，必須采取防護措施，英國標準也作出了類似的規定：在被雜散電流干擾的結構物任何部位，電位困干擾作而向正方向變化的 大值應不超過20mV，大地中若存在大量的雜散電流，必然會引起大地電位梯度的變化，可根據其變化值大小來判斷管道受到干擾的程度。我國行業標準規定，管道附近的土壤中電位梯度大于0.5mV/m時認為有干擾的可能。當大于2.5mV/m時，應考慮采取防護措施。
?
