外加電流陰極保護系統的組成
來源：山東奧科防腐工程有限公司 時間：2016-11-19 14:37:36 閱讀量：0
1、恒電位儀
比較常用的是IHF系列數控高頻開關恒電位儀，它的主要作用是向管道輸出保護電流，以確保保護電位的達到。
2、陽極地床
由若干支輔助陽極組成，通過輔助陽極把保護電流送入土壤，經土壤流入被保護的管道，使管道表面進行陰極極化 (防止電化學腐蝕)，電流再由管道流入電源負極形成一個回路，這一回路形成了一個電解池，管道在回路中為負極處于還原環境中，防止腐蝕，而輔助陽極進行氧化反應遭受腐蝕，或是周圍電解質被氧化。
陰保站的電能60％消耗在陽極接地電阻上, 故陽極材料的選擇和埋設方式、場所的選擇,對減小電阻節約電能是至關重要的。珠三角管道的陽極地床輔助陽極一般為40支，陽極地床的接地電阻小于3Ω（設計要求），陽極地床與管道的垂直距離要大于50米。
3、檢查片
由與管道同材質的金屬制成50×100mm的掛片，檢查片有兩組，一組與輸油管道相連，處于陰極保護狀態，一組不與管道相連，處于自然腐蝕狀態。經過一定時間后將兩組檢查片的失重量進行比較，可分析管道的陰極保護效果。
4、參比電極
為了對各種金屬的電極電位進行比較，必須有一個公共的參比電極，其電極電位具有良好的重復性和穩定性，構造簡單，通常由飽和硫酸銅參比電極、鋅電極等。

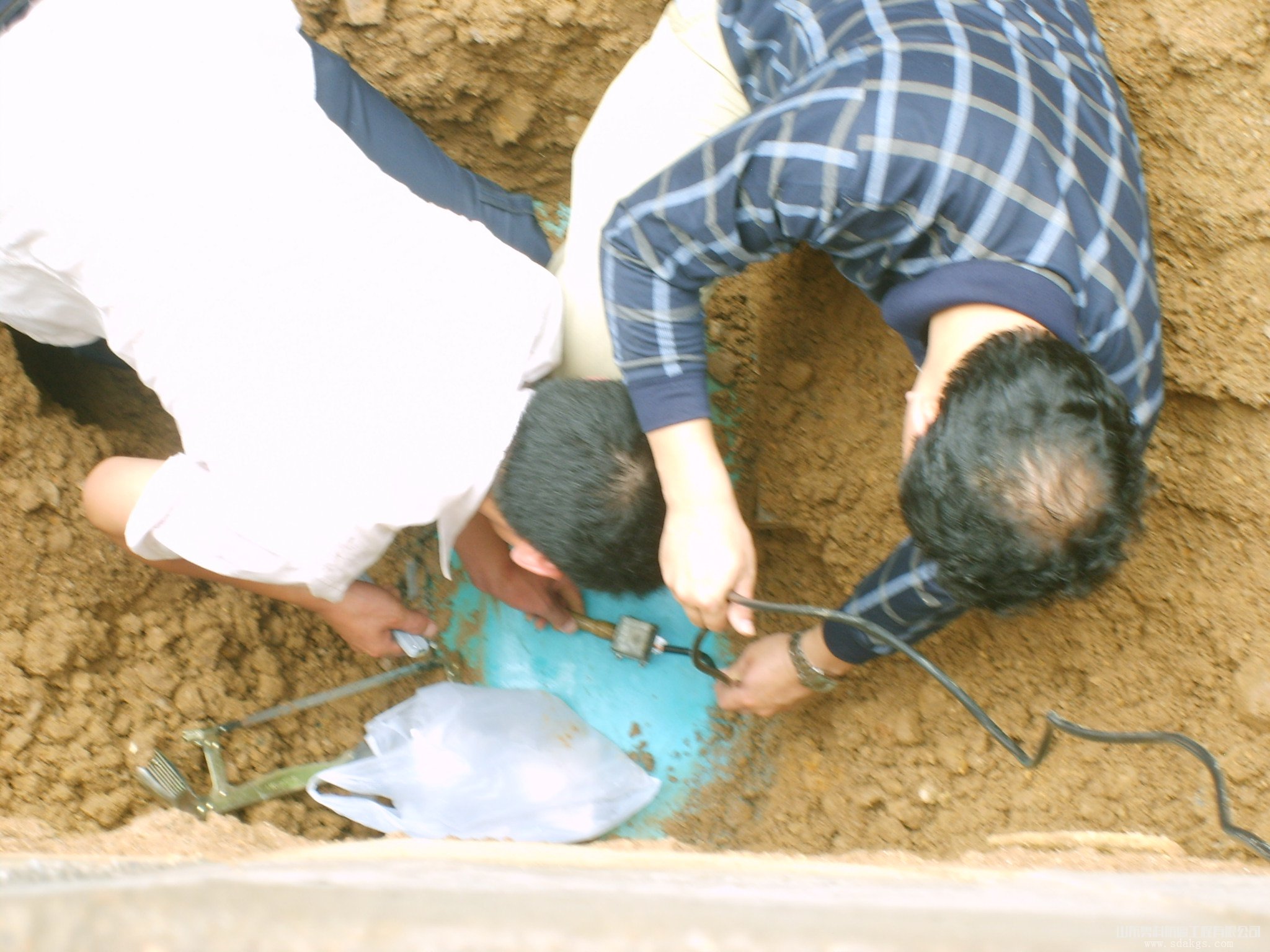

5、測試樁
為了檢測維護管道的陰極保護系統，在管道沿線設置電流及電位測試樁，電位測試樁每公里設置一個；電流測試樁每5公里設一個；套管電位測試樁每個套管處設置一個；絕緣接頭電位測試樁每一絕緣處設一個。
6、絕緣接頭
陰極保護系統保護的是輸油站外的長輸管道，絕緣接頭的作用是將陰極保護電流限制在兩個陰極保護站之間的管道上。
?
