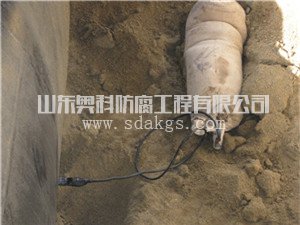

在外加電流法陰極保護系統中，從直流電源到被保護結構物、輔助陽極、參比電極，以及各組成部分與檢測站之間，都是通過電纜連接的。直流電源安裝的位置應盡可能地靠近被保護結構物，它們之間的電纜一般不是很長。電源裝置與參比電極的連接導線上流過的電流很微弱，容易選型，一般不會產生很大的問題。特別要注意的是電源與輔助陽極之間的連接電纜，這部分電纜很長，并與土壤、海水、大氣等環境介質接觸，容易遭受到強烈的侵蝕作用。此外，土壤中的地應力和海洋中的風浪易引起電纜的機械性損壞，如果電纜斷裂、電纜接頭損壞或者陽極接頭引出線電纜斷開，都可以導致整個陰極保護系統失效。所以要求電纜能夠防止水的滲透，耐各種腐蝕性介質的侵蝕和良好的耐油性，以及要求有足夠的機械強度。
陽極保護系統中電纜截面積選型取決于其上通過的電流大小和經濟合理的電壓降。在電纜較長和通過的電流較大時，應該考慮由此引起的電壓降和功率損失。當然，采用較大截面積的電纜，可以減少電壓降和功率損失，但這樣做并不一定是 經濟的。
