輔助陰極連接至電源負極的母線電纜須符合相應電工規范的要求。電纜大小應該根據流經每個陰極的 大電流來選擇。為降低陰極母線電纜的載流要求，可以從電源負極用各自獨立的電纜分別連接到各個陰極上。從電源正極連接到被保護設備的母線電纜應相當大，足以輸送設備與各陰極之間流過的全部電流?，F(xiàn)在設備上焊接夾板，再將電纜連接到夾板上。
參比電極連至電位控制器的測量導線載有較弱的信號，它對雜散電流是敏感的，建議采用屏蔽電纜并一端接地，以防止雜散電流進入。同樣的原因，在電位控制器的電位傳感回路與電源之間也應該采用單獨的屏蔽導線。

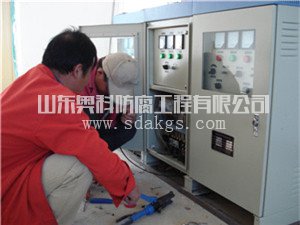

通常應將電源安裝在盡可能靠近被保護設備的附近位置，這樣可以縮短母線電纜的長度。在一些工廠中，電源安放在控制室中，與電位控制器靠近。也有的是將電源安放在水泥座上并靠近被保護設備。電氣器件被沉浸在油槽中，油可以熄滅火花，并且也是導出熱量的一種媒劑。
電位控制器安裝在控制室中，可以定期進行監測。在靠近海濱或者是大氣腐蝕性嚴重的地方，應該使電氣裝置內維持有過濾的干燥空氣，并保持正壓，以防止有害的腐蝕性氣體侵入。
